輸入過壓保護

在 LED 驅動電路中，輸入過壓保護環節至關重要，其主要應對雷擊或市電沖擊所產生的浪涌電壓。當 DC 電壓經 “+48V、GNG” 端口流入電路，并經過 R1 電阻限流時，若后續線路不幸發生短路，R1 的電流隨之增大，致使兩端壓降升高。一旦壓降突破 1W 閾值，保護機制即時響應，R1 阻值瞬間躍升至近似無窮大，成功隔絕 +48V 輸入電路與負載的聯系，達成保護效果。完成限流工序后，電壓涌入整流橋，推進后續流程。

輸入過壓保護電路由 R1 與 RV 協同搭建。RV 乃壓敏元件，以非線性半導體材料鑄就，伏安特性與穩壓二極管相仿。常態下，RV 阻抗甚高，僅允微弱電流通行。而逢高電壓侵襲，尤其是雷擊或市電沖擊衍生的浪涌，RV 馬上轉為短路狀態，切斷輸入總電流，捍衛后續電路不受損傷。鑒于所有電流皆流經 R1 和 RV，而 R1 功率僅 1W，危急時刻能瞬間開路，雙重保障電路安全。

整流濾波電路

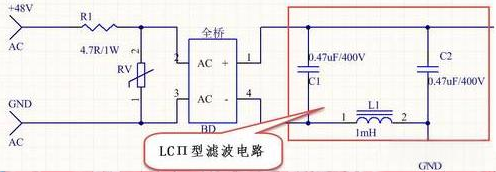

面對交流 AC 輸入情境，橋式整流器挑起將交流電轉變?yōu)橹绷麟姷拇罅?，憑借二極管單向導通特質實現轉換。若直流 DC（+48V） voltage 直接饋入整流橋 BD，其輸出直流電壓呈現上正下負態勢。若 +48V 電源本已是直流，整流橋此時充當輸入極性保護衛士，無論輸入極性怎樣，都能確保驅動電源不受損壞。再借助 C1、C2、L1 等元件濾波，能將整流后夾雜交流成分的電壓波形，梳理為平滑直流電，LC Π 型濾波電路在其中大顯身手。

整流后的直流電壓，交流雜質難以避免。LC Π 型濾波電路登場，電感 L1 攜手電容 C1、C2，降低電壓中交流成分，穩定直流輸出。電壓經此 Circuit，波形得以平滑，為后續環節供應可靠電源。

箝位吸收電路

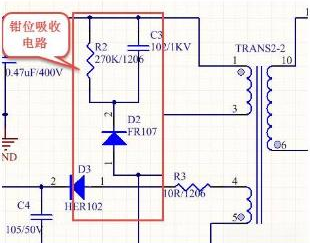

圖中紅框標記處，便是箝位吸收電路。它的使命是守護 IC 內部 MOS 管。整流濾波后的電壓，一部分經變壓器繞組輸送至 U1（TK5401）的第 7、8 腳；另一邊，電壓經 R1、C3、D2 組成的箝位電路，同樣連接到 7、8 腳。此箝位電路專注于吸收變壓器 TRANS2 - 2 繞組兩端反向電動勢，消除自激振蕩，為變壓器下一周期運作籌備。若變壓器未能復位，將會飽和、喪失感抗，而 R1 和 C3 構成的 RC 充放電回路，能有效反向積累電動勢。D2 則擔當隔離角色，正半周阻斷感應電動勢環路，負半周導通，快速釋放電動勢，使 IC 內 MOS 管免遭尖峰電壓損害。

U1 工作原理

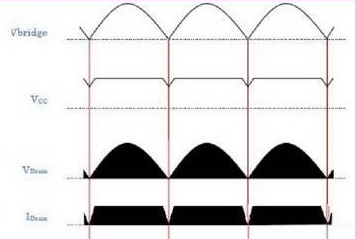

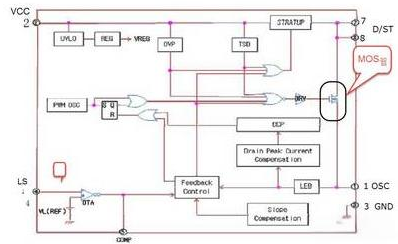

TK5401 這款 LED 驅動 IC，設計獨到，無需電解電容就能達成高效驅動。它內嵌高電壓功率 MOS 管，型號為 650/1.9 歐姆，適配 AC85V 至 265V 的寬泛通用交流輸入電壓。其驅動電路借精密脈沖檢測漏電流峰值，D/ST（7 腳，8 腳）端電壓超越 OCP 電壓時，功率 MOS 管即刻關閉，保障漏電流受控。同樣，s/ocp（1 腳）和 GND（3 腳）間的電流采樣電阻，一旦壓降觸及 OCP 電壓閾值，功率 MOS 管也會關停。

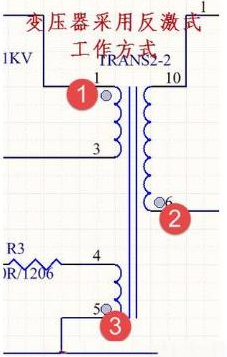

該電路運用反激式變壓器工作模式。變壓器初級與次級相位相反，始終保持 180 度相位差，賦予電路高效、穩定的變換性能。

經整流濾波的電源 voltage，經變壓器繞組輸入至 IC 的 7、8 腳，對應 MOS 管的 “D 極” 和 “S 極”。電源 voltage 的變換，依賴這兩個引腳的接通與斷開。初次變換時，U1 啟動，內部啟動電路為 7、8 腳供電，U1 向內部 MOS 管 “G 極” 輸出方波脈沖，D 極與 S 極接通，因 S 極接地，變壓器一端瞬時接地成回路。變壓器作為感性元件，電流拒突變，感抗產生，電流線性攀升，感應電壓反向而生，抑制突變，下繞組與次級繞組產生電動勢，電 - 磁 - 電轉換原理在此體現。

次變換建立在正反饋供電繞組電動勢基礎上，經 D3 整流、R3 限流、C4 濾波后，分為兩路供電，其一供 U1 第 2 腳，其二給光電耦合器件 PC817。第 2 腳得電后，U1 內部 PWM 供電控制系統切換至正反饋繞組供電，維持振蕩電路工作，輸出第二個脈沖控制信息，調節 MOS 管開關狀態，變壓器持續電 - 磁 - 電轉換。

輸出整流電路

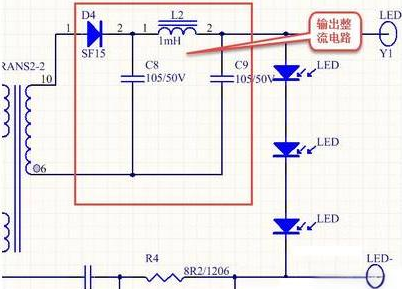

變壓器次級輸出 voltage，經 D4 整流，再由 C8 和 L1 濾波，為 LED 燈輸送穩定電源。電感 L1 除濾波外，續流作用關鍵，倚賴電感電流拒突變規律，保障輸出電流平穩。

恒流電路

恒流電路乃電路原理圖核心。

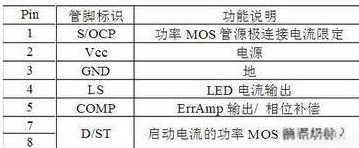

8 腳 MOS 輸入端控電路通斷；6 腳懸空；5 腳外接電容定 RC 時間常數，充電 MOS 管通，放電則斷；4 腳 voltage 檢測，依 voltage 控輸出脈沖占空比；3 腳接地；2 腳供電；1 腳外接電阻與 5 腳電容組 RC 振蕩源。

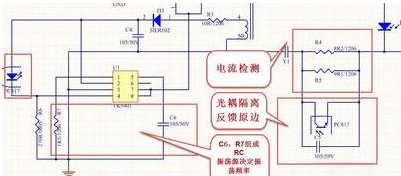

4 腳外接光耦 PC817，與輸出電路 R4 并聯。R7 檢測電流，依據歐姆定律，電流增，R4 兩端 voltage 升，達一定值，PC817 導通，副邊 RV 導通，內阻降，4 腳 voltage 上升，經與內部基礎 voltage 比較，輸出信號關斷 MOS 管，實現恒流。

U1 內部 PWM 模塊助力，輸出電流超標時，自動調降 PWM 占空比，減 output current，達成恒流。同時，電路配備過流保護，異常時及時切斷電源，護設備周全。
