提高開關電源效率的幾個方法介紹
提升開關電源效率的有效策略
提升開關電源效率的有效策略

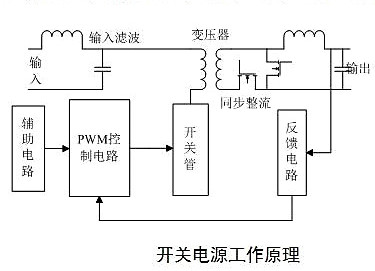

在電子技術飛速發展的當下，開關電源作為各類電子設備的核心部件之一，其性能優劣直接關系到設備整體的能耗表現與運行穩定性。提高開關電源效率，對于節能減排、提升設備競爭力具有重要意義。以下是多種切實可行的方法，助您優化開關電源效率。
一、高效開關電源產品選型
市場上的開關電源種類繁多、規格各異。在選型階段，深入研究不同品牌、型號產品的效率參數，優先選擇經過市場驗證的高效率產品。這類產品往往在電路設計、元器件選材等方面更為出色，能在根本上降低能量損耗，為后續的優化工作奠定良好基礎。
二、功率因數校正（PFC）技術應用
功率因數反映了電源輸入與輸出之間的相位差及畸變情況，直接影響能量的有效利用率。采用成熟的 PFC 技術，能有效校正功率因數，使電源輸入端的電流波形與電壓波形同頻同相，最大限度地減少無功功率損耗，進而提升整個開關電源的能量轉換效率，降低電網負擔。
三、高頻變壓器的選用
高頻變壓器是開關電源中的關鍵部件。相較于傳統變壓器，高頻變壓器能夠在更高的工作頻率下運行，有效減小磁芯的體積與重量，同時降低開關轉換過程中磁感應耦合帶來的能量損耗。選擇高品質、適宜規格的高頻變壓器，并優化其繞組設計與磁路結構，對于提升開關電源效率至關重要。
四、開關頻率的精準控制
開關頻率的高低直接影響開關電源的能量損耗。過高的開關頻率會導致開關器件頻繁啟停，增加開關損耗；過低則可能使變壓器體積過大，效率降低。通過精確的電路設計與控制算法，將開關頻率穩定在最佳范圍內，可顯著減少開關過程中產生的能量損耗，實現效率的優化提升。
五、科學的散熱系統設計
開關電源在運行過程中會產生大量熱量，若散熱不及時，會導致元器件溫度升高，進而增加能量損耗，甚至影響電源的可靠性與壽命。因此，需要依據開關電源的功率密度、工作環境等因素，設計合理的散熱系統，如采用高效散熱片、風扇散熱或熱管散熱等方式，并結合優化的風道布局，確保電源在適宜的溫度范圍內穩定運行，降低因過熱帶來的能量損失。
六、節能模式的靈活運用
在許多實際應用場景中，開關電源并非始終處于滿載運行狀態，存在較多的輕載或待機時段。此時，啟用節能模式可使電源自動降低工作頻率或部分關閉非關鍵電路，從而大幅降低功耗。通過智能檢測負載變化并及時切換工作模式，能在保證正常供電的前提下，有效提高電源在低負載工況下的效率。
七、輸出電壓調整方法的優化
輸出電壓的調整精度與方法直接影響開關電源的額外損耗。精準的輸出電壓控制算法與合理的反饋電路設計，能夠確保電源輸出電壓穩定在目標范圍內，減少因電壓波動而產生的能量損耗。例如，采用數字控制技術實現動態電壓調整，可根據負載需求實時優化輸出電壓，提高能量傳輸效率。
八、變壓器設計的精細化優化
變壓器的設計細節對開關電源效率有著顯著影響。一方面，提升變壓器的感量可在一定程度上抑制電流變化率，降低能量損耗；另一方面，選用合適尺寸的磁芯，能在保證磁通密度合理的前提下，減小磁芯損耗。同時，對變壓器繞組的匝數、線徑、層間絕緣等參數進行精細優化，可有效減少渦流損耗與漏感，從而提升整體效率。
九、優質開關器件的選配
開關器件作為開關電源的核心執行部件，其性能直接決定了電源的效率表現。選擇具有低導通電阻（RON）、低結電容以及高耐壓特性的開關器件，如 COOLMOS 器件，能夠在開關過程中減少能量損耗。此外，對于輸出整流二極管，選用低正向壓降（VF）的肖特基二極管或碳化硅二極管等新型器件，可降低整流過程中的導通損耗，進一步提升電源效率。
十、EMI 電路設計的優化
電磁干擾（EMI）電路的設計不僅關乎電源的電磁兼容性，也與效率密切相關。合理的 EMI 濾波電路設計，能夠有效抑制開關電源內部產生的高頻噪聲與電磁干擾，減少因干擾引起的能量損耗。同時，優化 EMI 電路的布局布線，可降低線路阻抗，提高信號傳輸效率，從而間接提升開關電源的整體效率。
十一、高效拓?fù)浣Y(jié)構的合理選擇
不同的拓?fù)浣Y(jié)構適用于不同的應用場景與性能要求，其效率表現也各有差異。常見的拓?fù)浣Y(jié)構有反激式、正激式、半橋式、全橋式等。在設計開關電源時，應根據實際的功率等級、輸入輸出電壓要求、負載特性等因素，綜合權衡各種拓?fù)浣Y(jié)構的優缺點，選擇最適合的高效拓?fù)浣Y(jié)構，以實現最佳的效率表現。
以反激式拓?fù)浣Y(jié)構為例，適當增大一次繞組的電感量，有助于降低開關過程中的電流變化率，減少能量損耗，提升電源效率。而在正激式拓?fù)渲?，?yōu)化變壓器的設計參數，同樣能取得類似的效果。
此外，減小高頻變壓器的損耗也是提升開關電源效率的關鍵環節。通過優化材料選擇、改進繞組結構等方式，降低變壓器的直流損耗與交流損耗（包括肌膚效應引起的損耗與磁芯損耗），以及減小漏感，可顯著提高變壓器的傳輸效率，進而提升整個開關電源的性能。
在開關電源的設計與優化過程中，還應關注以下細節：
選擇合適的最大占空比，對于不同的拓?fù)浣Y(jié)構，合理配置占空比可使電源工作在最佳狀態，減少能量損耗。以反激式為例，同時要選擇合適的反射電壓 Vor，以匹配開關器件的耐壓能力與驅動特性。

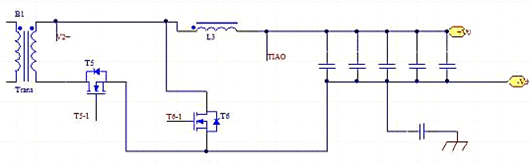

減小輸出整流管的功耗，采用同步整流技術替代傳統的二極管整流，利用 MOSFET 的低導通電阻特性，可大幅降低整流損耗。同時，選用更高級別的整流管，如肖特基二極管、碳化硅二極管等，進一步提高整流效率。
降低 MOSFET 管的損耗，選擇具有更低 RON、更小結電容的 MOSFET 器件，可減少開關過程中的導通損耗與開關損耗。同時，優化驅動電路設計，確保 MOSFET 能夠快速、穩定地開通與關斷，也能有效提高電源效率。
降低空載損耗，對于一些對空載功耗有嚴格要求的應用場景，如待機電源、智能家電等，選用微功耗的控制芯片，并采用先進的控制算法，可在空載或待機狀態下大幅降低電源的能耗，提高電源的整體能效比。
總之，提升開關電源效率需要從多個方面綜合考慮，通過合理的產品選型、先進的技術應用、精細的電路設計與優化，以及對關鍵元器件的精心選配，可有效降低能量損耗，提高電源的性能與可靠性，滿足現代電子設備對高效能源轉換的迫切需求。
