續流二極管作為電子電路中的關鍵元件，其核心功能在于抑制感性負載斷電時產生的高壓瞬變脈沖，從而保護電路中的其他元件免受電壓沖擊的損害。在繼電器、電機控制、開關電源等應用場景中，續流二極管為感應電流提供了穩定的泄放路徑，有效防止電壓驟變對電路的潛在影響。

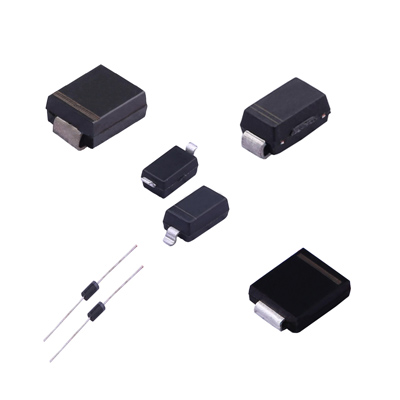

一、續流二極管的基本概念
續流二極管通常并聯在電感負載的兩端。當電感負載斷電時，由于電感的特性，它會產生反向高電壓，這種電壓可能會對電路中的開關元件（如三極管、MOSFET等）造成損壞。續流二極管的作用是為電流提供一個安全的泄放路徑，使電感儲存的能量通過二極管回路釋放，避免高電壓峰值的產生。
二、續流二極管的關鍵作用
防止反向高壓損壞電路
在感性負載（如繼電器線圈、電機繞組等）中，電流不會立即停止，而是試圖繼續流動。這會在負載兩端形成高電勢，可能導致電路中其他元件擊穿或損壞。續流二極管通過提供通路，讓感應電流逐步衰減，防止因高壓沖擊而損壞元件。
降低電路中的電磁干擾
高速開關電路中，由感性元件引起的高壓尖峰可能會導致較大的電磁干擾（EMI），影響電路的穩定性。續流二極管可以降低電路的高頻振蕩，減少對其他敏感元件的影響，提高系統的可靠性。
提高開關電源的穩定性
在DC-DC變換器、降壓穩壓器等開關電源電路中，續流二極管有助于維持連續電流，減少紋波，提高電源轉換效率。例如，在Buck變換器中，續流二極管可以確保當開關晶體管關斷時，電感中的電流能夠順利釋放到負載上，從而維持電流的連續性。
保護功率器件的安全運行
在電機控制系統或繼電器驅動電路中，MOSFET、IGBT等功率器件在開關過程中容易遭受較大的反向電動勢沖擊。如果缺乏有效的續流路徑，這些元件可能因承受過高的反向電壓而出現過熱甚至損壞的情況。續流二極管通過提供穩定的電流泄放通道，有效緩解電壓沖擊，增強電路的可靠性與穩定性。
三、續流二極管的工作機制
續流二極管的工作原理基于感性元件的電流特性。當電感負載通電時，電流在其內部存儲能量，形成磁場；當電流中斷時，電感會試圖維持電流連續，這就會導致電感兩端產生一個反向高壓。此時，續流二極管導通，將電感儲存的能量釋放到回路中，以避免電路中其他元件因高壓損壞。
以繼電器驅動電路為例，當繼電器線圈通電時，控制開關元件（如三極管或MOSFET）處于導通狀態，電流流過線圈并在其周圍形成磁場。一旦控制開關迅速關閉，線圈中儲存的磁場能量會迅速釋放，在線圈兩端產生高幅度的反向電壓。如果電路中未配置續流二極管，這種瞬態高壓可能會損壞控制開關元件。引入續流二極管后，它為感應電流提供了一條低阻抗的泄放路徑，使線圈內的儲能得以平穩釋放，從而有效保護控制開關和其他關鍵元件免受高壓沖擊。
四、續流二極管的選擇
在不同的應用中，需要選擇合適類型的續流二極管，以保證電路穩定運行。
普通整流二極管
普通整流二極管適用于低頻開關電路，例如常見的1N4007等硅整流二極管，能滿足一般繼電器線圈的續流需求。
快速恢復二極管
在開關電源或高頻電路中，推薦使用快速恢復二極管，如UF4007等，它們的反向恢復時間較短，能更有效地抑制高頻噪聲。
肖特基二極管
由于肖特基二極管的正向壓降低、開關速度快，在某些高效電源設計中，肖特基二極管可以作為續流二極管，以減少能量損耗，提高轉換效率。
五、續流二極管的安裝注意事項
極性連接正確
續流二極管一般以反向方式并聯在電感元件的兩端，通常將二極管的陰極連接至電源的正極，陽極則接到電感的負端。若接線極性錯誤，不僅無法實現抑制感應電動勢的續流效果，反而可能引發電路短路，導致元件損壞或系統故障。
耐壓和電流選擇
續流二極管的耐壓要高于電路中的工作電壓，電流能力應略大于電感負載的峰值電流，以確保安全工作。
盡量靠近負載安裝
為了減少寄生電感的影響，續流二極管應盡可能靠近感性負載安裝，縮短引線長度，提高續流效果。
六、續流二極管在不同應用中的案例
繼電器保護
在汽車電子控制單元（ECU）中，續流二極管用于保護繼電器驅動電路，防止控制MOSFET或三極管因感應電動勢而損壞。
步進電機驅動
步進電機的驅動電路通常包含續流二極管，以消除繞組中的高電壓尖峰，提高電機的運行穩定性。
開關電源電路
在反激式變換器或DC-DC變換器中，續流二極管的作用是保證電流的持續性，減少電源的紋波，提高轉換效率。
總結
續流二極管在各種電子電路中發揮著至關重要的作用，能夠有效地抑制高壓峰值，減少電磁干擾，保護電子元件免受損壞。在電源轉換、繼電器驅動、自動控制系統等應用場景中，合理選擇和使用續流二極管，將極大提高電路的穩定性和可靠性。通過優化續流二極管的選型和安裝，設計人員可以顯著提升電子設備的性能和抗干擾能力，確保系統在復雜工況下的穩定運行。
