TL431是一個有良好的熱穩定性能的三端可調分流基準電壓源，也被稱為電壓調解器或三端取樣集成電路，它的輸出電壓用兩個電阻就可以任意地設置到從Vref(2.5V)到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，因其性能好、價格低，因此廣泛應用在各種電源電路中。
TL431
1.特點
可編程輸出電壓為36V
電壓參考誤差：±0.4% ，典型值@25℃(TL431B)
低動態輸出阻抗，典型0.22Ω
負載電流能力1.0mA to 100mA
等效全范圍溫度系數50 ppm/℃典型
溫度補償操作全額定工作溫度范圍
低輸出噪聲電壓
2.功能框圖
TL431的封裝形式與塑封三極管9013等相同，如圖1a所示，同類產品還有圖1b所示的雙列直插外形的。它有3個引腳分別為：陰極(CATHODE)、陽極(ANODE)和參考端(REF)。分別簡記為C、A、R，在電路中的符號如圖1(c)所示。圖2 為功能模塊示意圖。由圖可以看到，Vref是一個內部為2.5V基準源，接在運放的反相輸入端。由運放的特性可知，只有當REF端(同相端)的電壓非常接近Vref(2.5V)時，三極管中才會有一個穩定的非飽和電流通過，而且隨著REF端電壓的微小變化，通過三極管的電流將從1到150mA變化(該圖絕不是TL431的實際內部結構，只是用來分析功能)。

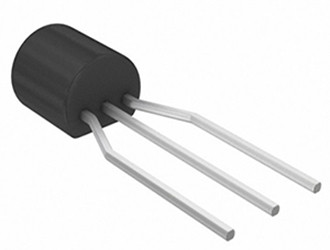

圖1 TL431封裝和電路符號

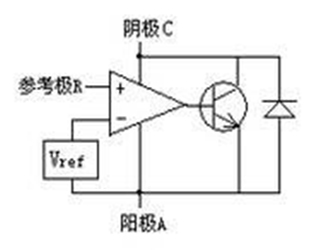

圖2 TL431功能模塊圖
3.工作原理
TL431它相當于一只可調式齊納穩壓管，輸出電壓由外部精密分壓電阻來設定。在圖3所示的電路中，當R1和R2的阻值確定時，兩者對V0的分壓引入反饋，若V0增大，反饋量增大，TL431的分流也就增加，從而又導致V0下降。顯見，這個深度的負反饋電路必然在REF端的電壓等于基準電壓處穩定，此時V0=(1+R1/R2)Vref。選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意電壓輸出，特別地，當R1=R2時，V0=5V。需要注意的是，在選擇電阻時必須保證TL431工作的必要條件，就是通過陰極的電流要大于1mA。

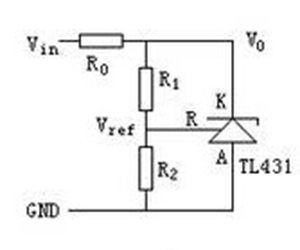

圖3 TL431等效電路圖
TL431具體工作原理就是：當輸入電壓增大，輸出電壓增大導致了輸出采樣增大，這時內部電路通過調整使得流過自身的電流增大，這也就使得流過限流的電路增大，這樣限流電阻的壓降增大，而輸出電壓等于輸入電壓減限流電阻壓降增大使得輸出電壓減小，實現穩壓。
4.應用注意事項
(1)減小輸出噪聲
TL431的使用和穩壓二極管的使用又十分相似，穩壓二極管在電路中工作時，其自身會產生一種不規則的周期性噪聲，這種不規則的噪聲稱為齊納噪聲。盡管齊納噪聲的電平不高，但它卻是影響穩壓二極管輸出特性的重要原因之一。并聯的電容就可以吸收穩壓二要管的齊納噪聲，以改善穩壓二極管的輸出特性。另外，并聯在穩壓二極管上的電容還可以吸收電源的紋波，使得穩壓二極管的輸出電壓更加平穩。其次，當穩壓二極管與電容并聯使用時，由于電容的充電作用，會使穩壓二極管輸出電壓的建立時間增加，使輸出電壓緩慢地上升，不過，這僅是接通電源瞬間的情況。正常工作時，穩壓二極管的輸出電壓是完全穩定的。但是，當TL431與電容并聯，其選用的容量值不適合時，有時不但起不到好的作用，反而會產生振蕩現象，這是因?yàn)榱鬟^(guò)TL431的電流和電容的容量有一定的關系。
實驗表明，如果用容量為0.01~3μF的電容器并聯在TL431上，很有可能使TL431產生振蕩，因此，當TL431與電容并聯使用時，應使TL431并聯的電容器值大于3μF或小于0.01μF,對此必須引起注意。但當輸出電壓大于15V,IK大于10mA可完全避免振蕩的發生。實際應用時要求并聯一個33uF/10V的鉭電容或者并聯一個47uF/16V的電解電容。
(2)注意電流大小
流過TL431的最小電流必須大于1mA，否則失去穩壓性能，最大不能超過100mA，否則就會損壞TL431，所以限流電阻的選擇很重要。
(3)注意功耗
例如常見TO-92封裝的TL431最大功耗為0.7W，TL431在電路的實際消耗為P=Vo*I，Vo為輸出電壓，I為通過TL431的電流，因此，TL431只有在輸出不超過5V時才可輸出140mA電流，輸出電壓為7V時，只能輸出100mA電流，這是因?yàn)槭芄南拗频木壒省３Ｒ?guī)功耗為0.5~1.2W，當其在高溫、高壓或大電流條件下使用時，要注意通風、散熱和安全性。
(4)注意取樣電阻R1和R2的選擇問題
取樣電阻的選材及布放，直接影響到穩壓精度和溫度特性，因此必須選用溫度系數小、噪聲小、功率裕量大的同型號精密電阻。由公式Vo=2.5×(1+R1/R2)，取Vo最大為36V，可以計算出的R1/R2最大比值為13.4，即R1最大是R2的13.4倍。
由于TL431是有較高的開環增益且響應速度快，當取樣點(R1、R2的連接點)離兩極較遠時，電路容易產生超調自激，所以在使用時要引起注意。
(5)最小維持電流與最小陰極電壓
由于TL431的內部基準Vref是靠陰極電流維持，并且低于極間電壓，所以應用時要注意：TL431的輸出極截止后，仍必須有大于0.2mA的陰極維持電流;當輸出極“飽和”后，極間電壓仍至少大于2.2V。
本文總結了TL431的特點、工作原理以及使用注意事項?？偠灾?，TL431是一片設計精巧、應用方便、性能可靠、性價比較高的穩壓基準，應用前景廣闊。
