直流降壓原理
降壓斬波電路

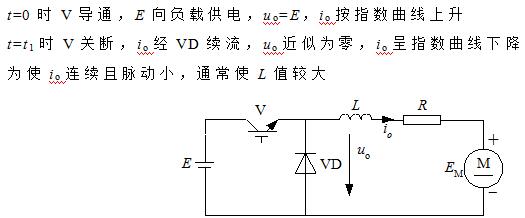

斬波電路的典型用途之一是拖動直流電動機，也可帶蓄電池負載，兩種情況下負載中均會出現反電動勢，如下圖中Em所示
工作原理，兩個階段
簡單直流降壓電路原理圖

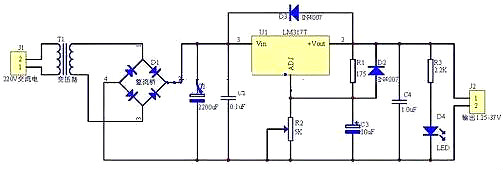

如下圖所示，LM317輸出電流為1.5A，輸出電壓可在1.25－37V之間連續調節，其輸出電壓由兩只外接電阻R1、RP1決定，輸出端和調整端之間的電壓差為1.25V，這個電壓將產生幾毫安的電流，經R1、RP1到地，在RP1上分得的電壓加到調整端，通過改變RP1就能改變輸出電壓。
注意，為了得到穩定的輸出電壓，流經R1的電流小于3.5mA。LM317在不加散熱器時最大功耗為2W，200×200×4mm3散熱板時其最大功耗可達15W。VD1(IN4002)為保護二極管，防止穩壓器輸出端短路而損壞IC，VD2(IN4002)用于防止輸入短路而損壞集成電路。
簡單直流降壓電路圖-48V輸入12V輸出直流降壓電路

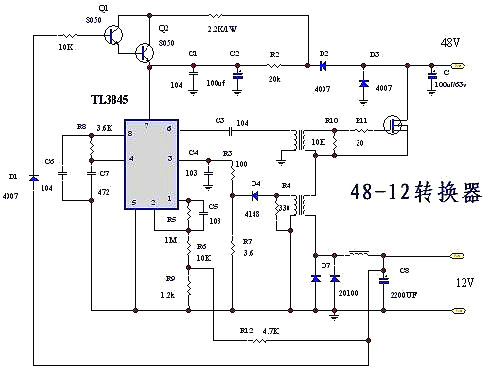

48V輸入12V輸出的直流降壓電路如下圖所示：
簡單直流降壓電路圖詳解（一）

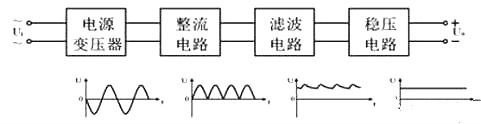

直流穩壓電源是一種將220V工頻交流電轉換成穩壓輸出的直流電的裝置，它需要變壓、整流、濾波、穩壓四個環節才能完成。一般由電源變壓器、整流濾波電路及穩壓電路所組成，基本框圖如下：
直流穩壓電源的原理框圖和波形變換圖
1、降壓部分
電源變壓器是降壓變壓器，它的作用是將220V的交流電壓變換成整流濾波電路所需要的交流電壓Ui。變壓器的變比由變壓器的副邊按比例確定，變壓器副邊與原邊的功率比為P2/P1=n，式中n是變壓器的效率。
2、整流部分
該設計采用單相橋式整流電路。其由四只二極管組成，其構成原則就是保證在變壓器副邊電壓u的整個周期內，負載上的電壓和電流方向始終不變。為達到這一目的，需要在Uz的正、負半周內正確引導流向負載的電流，使其方向不變，設變壓器副邊兩端分別為a和
b，則a為“+”b為“一”時應有電流流出a點，a為“一”b為“+”時應有電流流入a點；相反，a為“+”b為“一”時應有電流流入b點，因而a和b點均應接兩只二極管，以引導電流，具體電路原理如下圖所示。

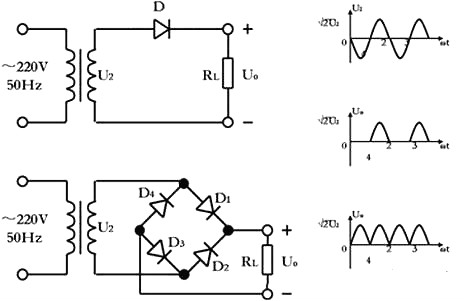

單相橋式整流電路
如果橋式整流電路變壓器副邊中點接地，就應將兩個負載電阻相連接且連接中點接地。根據橋式整流電路的工作原理，當a點為“+”b點為“一”時，Dl、D3導通，D2、D4截止，U01=U2，U02=一U2；而當b點為“+”a點為“一”時，D2、D4導通，D1、D3截止，U01=一U2，U02=U2，這樣兩個負載上就分別獲得正、負電壓。
若設變壓器副邊電壓u2=U2sinwt，U2為其有效值。當u2為正半周時，電流由a點流出，經Dl、RL、D3流入b點，因而負載電阻RL上的電壓等于變壓器副邊電壓，即uo=u2，D2和D4管承受的反向電壓為一u2。當u2為負半周時，電流由b點流出，經D2、RL、D4流入a點，負載電阻RL上的電壓等于一u2，即uo=一u2，D1、D3承受的反向電壓為u2。這樣，由于D1、D3和D2、D4兩對二極管交替導通，致使負載電阻RL上在u2的整個周期內都有電流通過，而且方向不變，則輸出電壓uo=|U2sinwt|。
3、濾波電路
經過整流后的直流電幅值變化很大，會影響電路的工作性能?？衫秒娙莸?ldquo;通交流，隔直流”的特性，在電路中并人兩個并聯電容作為電容濾波器，濾去其中的交流成分。
電容濾波電路是最常見也是最簡單的濾波電路，在整流電路的輸出端（即負載電阻兩端）并聯一個電容即構成電容濾波電路。濾波電容容量較大，因此一般均采用電解電容，在接線時要注意電解電容的正負極。電容濾波電路利用電容的充、放電作用，使輸出電壓趨于平滑。如果將兩個濾波電容相連接，且連接點接地，就可同時得到輸出電壓平滑的正負電源。
在理想情況下，變壓器副邊無損耗，二極管導通電壓為零，所以電容兩端電壓相等。而當其上升到峰值后開始下降，電容便通過負載電阻放電，其電壓也開始下降，趨勢與電容兩端電壓基本相同。但是由于電容按指數規律放電，所以當其下降到一定數值后，電容將繼續通過負載放電，電容兩端電壓按指數規律緩慢下降。
簡單直流降壓電路圖詳解（二）
將220V交流電轉換為低壓直流的常規方法是采用變壓器降壓后再整流濾波，但是當產品受體積和成本等因素的限制時，最簡單實用的方法就是采用電容降壓方式。
一、電路原理

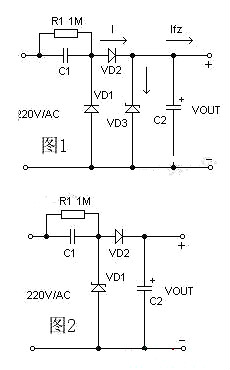

電容降壓式簡易電源的基本電路如圖1，C1為降壓電容器，VD2為半波整流二極管，VD1在市電的負半周時給C1提供放電回路，VD3是穩壓二極管，R1為關斷電源后C1的電荷泄放電阻。在實際應用時常常采用的是圖2的所示的電路。當需要向負載提供較大的電流時,可采用圖3所示的橋式整流電路。
整流后未經穩壓的直流電壓一般會高于30伏，并且會隨負載電流的變化發生很大的波動,這是因?yàn)榇祟愲娫磧?nèi)阻很大的緣故所致,故不適合大電流供電的應用場合。
二、器件選擇
1.電路設計時，應先測定負載電流的準確值，然后參考示例來選擇降壓電容器的容量。因?yàn)橥ㄟ^降壓電容C1向負載提供的電流Io，實際上是流過C1的充放電電流Ic。C1容量越大，容抗Xc越小，則流經C1的充、放電電流越大。當負載電流Io小于C1的充放電電流時，多余的電流就會流過穩壓管，若穩壓管的最大允許電流Idmax小于Ic-Io時易造成穩壓管燒毀。
2.為保證C1可靠工作,其耐壓選擇應大于兩倍的電源電壓。
3.泄放電阻R1的選擇必須保證在要求的時間內泄放掉C1上的電荷。
簡單直流降壓電路圖詳解（三）
DC-DC變換器的基本電路有升壓變換器、降壓變換器、升降壓變換器三種。

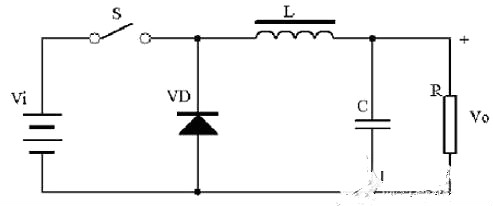

降壓變換器原理圖如圖1所示，當開關閉合時，加在電感兩端的電壓為（Vi-Vo），此時電感由電壓（Vi-Vo）勵磁，電感增加的磁通為：（Vi-Vo）*Ton。
當開關斷開時，由于輸出電流的連續，二極管VD變?yōu)閷?dǎo)通，電感削磁，電感減少的磁通為：（Vo）*Toff。
當開關閉合與開關斷開的狀態達到平衡時，（Vi-Vo）*Ton=（Vo）*Toff，由于占空比D《1，所以Vi》Vo，實現降壓功能。
降壓變換器原理圖

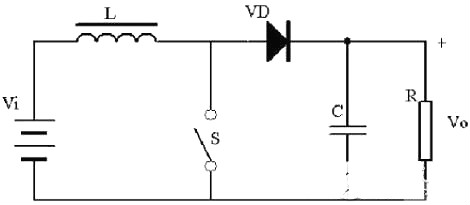

升壓變換器原理圖如下圖所示，當開關閉合時，輸入電壓加在電感上，此時電感由電壓（Vi）勵磁，電感增加的磁通為：（Vi）*Ton。
當開關斷開時，由于輸出電流的連續，二極管VD變?yōu)閷?dǎo)通，電感削磁，電感減少的磁通為：（Vo-Vi）*Toff。
當開關閉合與開關斷開的狀態達到平衡時，（Vi）*Ton=（Vo-Vi）*Toff，由于占空比D《1，所以Vi。
升壓變換器原理圖

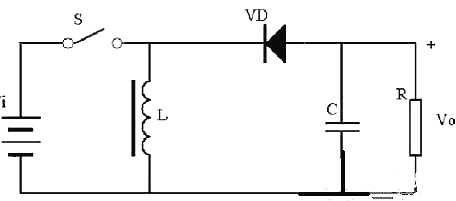

升降壓變換器、入出極性相反原理如下圖，當開關閉合時，此時電感由電壓（Vi）勵磁，電感增加的磁通為：（Vi）*Ton;當開關斷開時，電感削磁，電感減少的磁通為：（Vo）*Toff。當開關閉合與開關斷開的狀態達到平衡時，增加的磁通等于減少的磁通，（Vi）*Ton=（Vo）*Toff，根據Ton比Toff值不同，可能Vi《Vo，也可能Vi》Vo。
